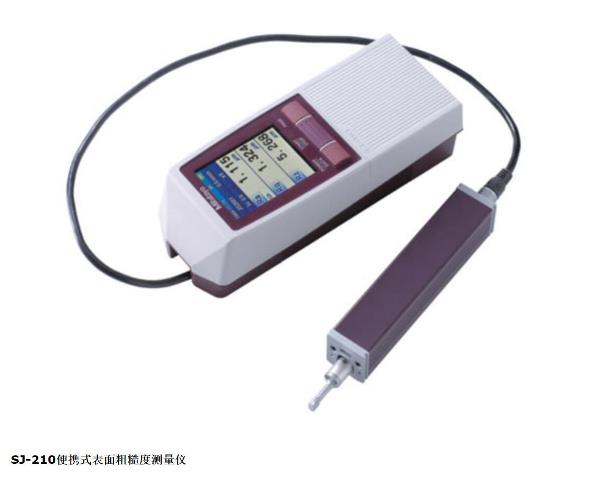

| SJ-210表面粗糙度仪简介 |
| 粗糙度仪又名表面粗糙度测量仪，主要型号为粗糙度仪SJ-210/SJ-310，是由日本Mitutoyo三丰计量提供，日本株式会社三丰研发生产的一种简单、易于现场使用、便于携带的小型表面形状测量机。 |
| SJ-210表面粗糙度仪的特点 |
|
设计满足客户需求的紧凑型一体式表面粗糙度测量仪。
• 彩色液晶显示器不仅能显示计算结果和测量条件，还能显示表面粗糙度波形。另外， 大尺寸字体使其可见度更好。
• 支持多种粗糙度标准。拥有多种参数和功能，如任意长度测量。使用主件上面和其可开启盖里面的按钮可便于操作和设置。按下测量开始按钮时，测量完成后显示测量结果。
• 内置可充电电池可支持测量的进行，无需外部电源。
• SJ-210的可选打印机可打印计算结果和实测轮廓。
• 当累计测量距离超过所设定的门限水平时，输出报警显示。(有助于维护针头更换策略。)
• 三种类型的驱动装置可用：标准型、横向驱动型和退避型。是否可选，视工件情况而定。 |
| SJ-210表面粗糙度仪的技术参数 |
|
|
|
型号 |
标准驱动器型 |
退避驱动器型 |
横向驱动器型 |
|
SJ-210 |
SJ-210 |
SJ-210 |
SJ-210 |
SJ-210 |
SJ-210 |
|
(0.75mN 型) |
(4mN 型) |
(0.75mN 型) |
(4mN 型) |
(0.75mN 型) |
(4mN 型) |
|
货号 |
178-560-01 |
178-560-02 |
178-562-01 |
178-562-02 |
178-564-01 |
178-564-02 |
|
测量范围 |
X 轴 |
16.0 mm |
5.6 mm |
|
检出器 |
范围 |
360 µm(-200 µm - +160 µm) |
|
范围/ 分辨力 |
360 µm / 0.02 µm, 100 µm / 0.006 µm, 25 µm / 0.002 µm |
|
测量速度 |
测量: 0.25mm/s, 0.5mm/s, 0.75mm/s 返回: 1mm/s |
|
测力/触针尖端形状 |
取决于货号: 0.75mN / 60º, 2µmR (代码号末尾"-01")
4mN / 90º, 5µmR (代码号末尾"-02") |
|
导头压力 |
400mN 以下 |
|
适用标准 |
JIS1982/ JIS1994/ JIS2001/ ISO1997/ ANSI/ VDA |
|
评价轮廓 |
原始轮廓, 粗糙度曲线, DF 曲线, 粗糙度 motif 曲线 |
|
评价参数 |
Ra, Rc, Ry, Rz, Rq, Rt, Rmax, Rp, Rv, R3z, Rsk, Rku, Rc, RPc, Rsm, Rz1max, S, HSC, RzJIS, Rppi, R∆a, R∆q, Rlr, Rmr, Rmr(c), Rδc, Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, Vo, Rpm, tp, Htp, R, Rx, AR, 支持用户定义 |
|
分析图表 |
支持曲线／振幅分布曲线 |
|
滤波 |
高斯, 2CR75, PC75 |
|
截至波长 |
λc |
0.08 , 0.25 , 0.8 , 2.5 mm |
|
λs *5 |
2.5 , 8 µm |
|
取样长度 |
0.08, 0.25 , 0.8 , 2.5 mm |
|
取样数 |
×1,×2,×3,×4,×5,×6,×7,×8,×9,×10,
任意长度 (0.3 to16.0mm: 0.01mm 间隔) |
×1,×2,×3,×4,×5,×6,×7,×8,×9,×10,
任意长度 (0.3 to 5.6mm: 0.01mm 间隔) |
|
LCD尺寸规格 |
36.7×48.9 mm |
|
显示语言 |
16国语言 (日语, 英语, 德语, 法语, 意大利语, 西班牙语, 葡萄牙语, 荷兰语, 波兰语, 匈牙利 语, 瑞典, 捷克语, 繁体中文, 简体中文,韩国, 土耳其) |
|
计算结果显示 |
垂直显示: 1 段/3段/放大 |
|
水平显示: 1 段/4 段/放大 (水平显示可左右切换) |
|
打印功能 *1 |
测量条件 / 计算结果 / 每个取样长度的计算结果 / 评价曲线 / 负荷曲线 / |
|
振幅分布曲线 / 环境设置项目 |
|
外部I/O功能 |
USB I/F, 数显输出, 打印机输出, RS-232C I/F, 脚踏开关 I/F |
|
功能
|
用户自定义 |
期望获得的参数可以挑选出来，用于计算和显示 |
|
GO/NG判读*2 |
最大值, 16% 值, 标准偏差 |
|
存储测量条件 |
关闭电源时保存条件 |
|
存储
|
内置存储器 : 测量条件 (10件)
存储卡 (选件): 测量条件 500 件, 测量曲线10000 件, 显示图像文本文件500 件,
(测量条件 / 测量轮廓 / 评价轮廓 / 负荷曲线 / 振幅分布曲线) |
|
校准 |
输入数值自动校准 / 多次测量 (最大 5 次) 取平均值校准方式 |
|
省电功能 |
自动休眠功能 (可设置在 10-600秒) *3 |
|
电源 |
内置电池 (Ni-MH 可充电电池) / AC 适配器 充电时间 : 大约 4 小时 (根据环境温度可能有变动) |
|
电池寿命 : 大约 1000 次测量 (根据使用条件/环境会有微小差异) |
|
外形尺寸
(W×D×H) |
演算显示部 |
52.1×65.8×160 mm (滑动盖关闭, 检出器不安装) |
|
驱动部 |
115×23×26 mm (包含检出器) |
|
重量 |
大约500 g (显示部, 驱动部, 标准检出器) |
|
标准附件
|
12BAA303 连接电缆*4
178-601 粗糙度标准片
12BAK699 携带皮套
12BAK700 校准台
显示器保护膜
AC 适配器, 操作手册 速查手册, 保证书
|
12BAA303 连接电缆*4
178-605 粗糙度标准片
12AAE643 点接触适配器
12AAE644 V-型适配器
12BAK699 携带皮套
12BAK700 校准台
显示器保护膜, AC适配器, 操作 手册, 速查手册, 保证书 |
|
